VersatileLock? 多功能平口鉗

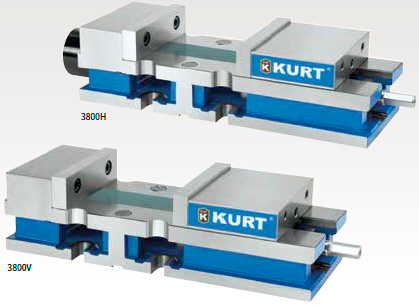

標準型(3800V)和液壓型(3800H)

VersatileLock?多功能平口鉗是一種CNC用單工位平口鉗。 因以下特點而具有很高的精度:它采用了經(jīng)典的“角固”式 設計以避免工件在夾緊力下發(fā)生上?。弧袄o”式設計可以 減少80%虎鉗變形;鉗身和定鉗為一體式,減輕重量并增 加了強度。

功能和特點:

  • 張開度260.4mm。
  • 各面均經(jīng)精密加工,3800V可以正位安裝也可以用其它面安裝。
  • 定鉗至鍵槽距離及鉗身高度均控制在公差±0.025mm,便于成組使用。
  • 重復夾緊精度0.013mm。
  • 液壓型的沖程為6.35mm。

夾緊力kN
扭矩Nm 3800V
14 2.8
27 4.4
41 7.2
54 9.0
68 11.7
81 15.3
95 18.0
108 22.7
122 27.4
136 29.1
夾緊力kN
液壓MPa 3800H
3.4 6.7
6.9 13.3
10.3 20.0
13.8 26.7
17.2 33.4
20.7 40.0
22.1 48.9
液壓排量
29.8CC

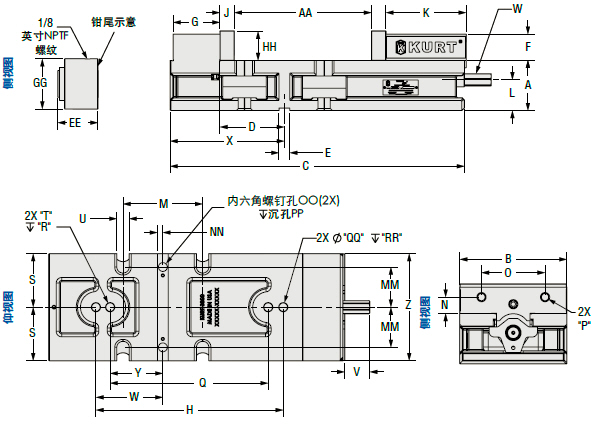

參數(shù)表 mm(in)
3800V 3800H
B 203.20 203.20
C 558.80 558.80
D 122.22 122.22
E 20.65 20.65
F 49.91 49.91
G 88.90 88.90
H 355.60 355.60
J 27.31 27.31
K 152.40 152.40
L 58.55 58.55
M 151.21 151.21
N 30.99 30.99
O 120.65 120.65
P (5/8-11) (5/8-11)
Q 300.00 300.00
R 12.70 12.70
S 101.60 101.60
T 16.00 16.00
U 23.55 23.55
V 50.80 50.80
W (7/8) (7/8)
X 216.69 216.69
Y 100.00 100.00
Z 203.20 203.20

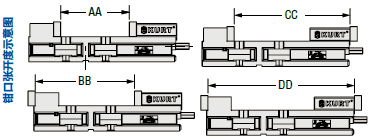

AA 260.35 260.35
BB 376.56 376.56
CC 440.06 440.06
DD 556.26 556.26
EE - 75.74
FF - 50.80
GG - 95.25
HH 55.88 55.88
MM 76.20 76.20
NN 10.34 10.34
OO 15.875 15.875
PP 20.07 20.07
QQ 15.88 15.88
RR 12.70 12.70
重量 67kg 70kg



平口鉗與機床的連接請見第76頁
